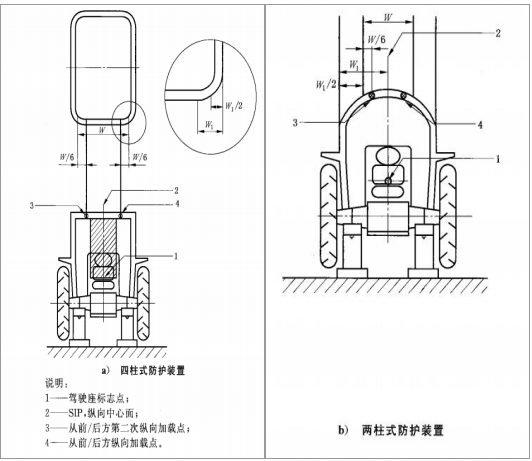

1、后方縱向加載點的標注方法
2、選擇加載夾具的規格：一般為后框架的總長三分之一再圓整加長，不能超過 50mm。
3、前橫梁變形量采集點標注：盡量標注變形大的地方。
三、設定三坐標系

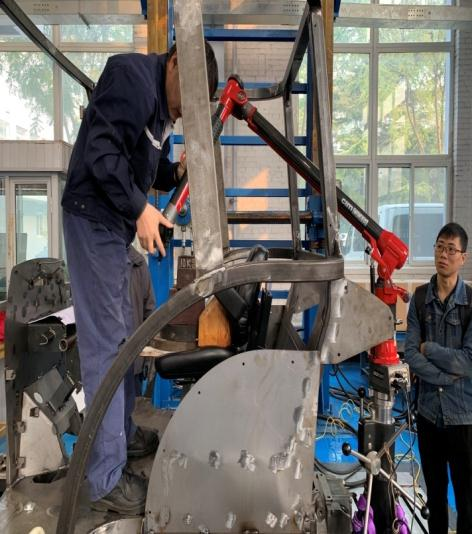

使用三坐標儀，按要求建立三坐標系
四、測定 SIP 點
1、駕駛座椅的調節
按 GB/T 19498-2017 第 6 條進行調節。

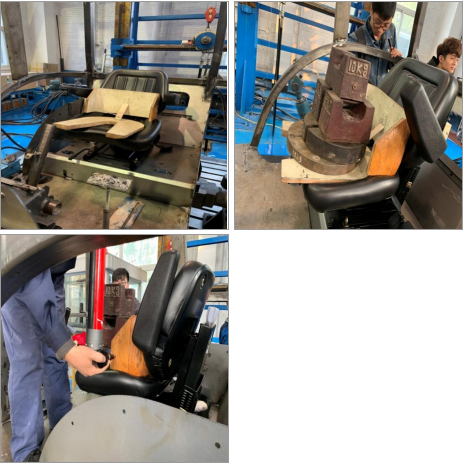

2、放置 SIP 點測定裝置
SIP 點測定裝置的制作按《GB/T 6236-2008 農林拖拉機和機械 駕駛座標志點》5.1 要求，
找到實際 SIP 點與廠家給定的設計 SIP 點對比。
五、拆除座椅，替換 SIP 點

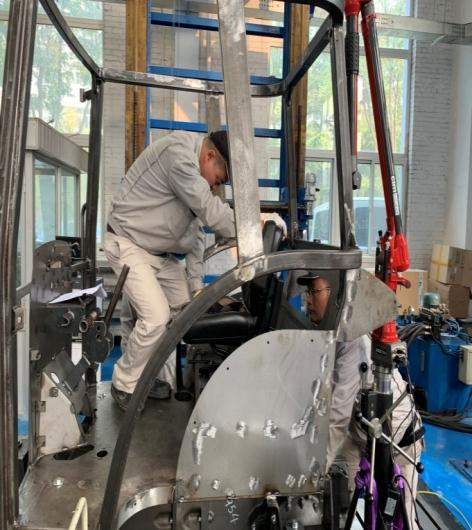

1、拆除座椅

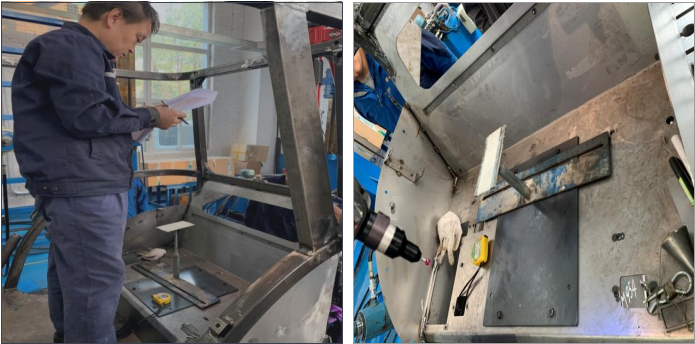

2、放置 SIP 點替代裝置，利用三坐標儀找到 SIP 點，固定 SIP 點替代裝置，SIP 點定好之后，要利用三坐標將側向加載點標注出來。
六、核測部分拖拉機數據
利用三坐標儀核測拖拉機框架的部分?jǐn)?shù)據，看坐標系的數據的采集情況及在記錄表上記錄相關數據。
七、開始試驗
1、后加載

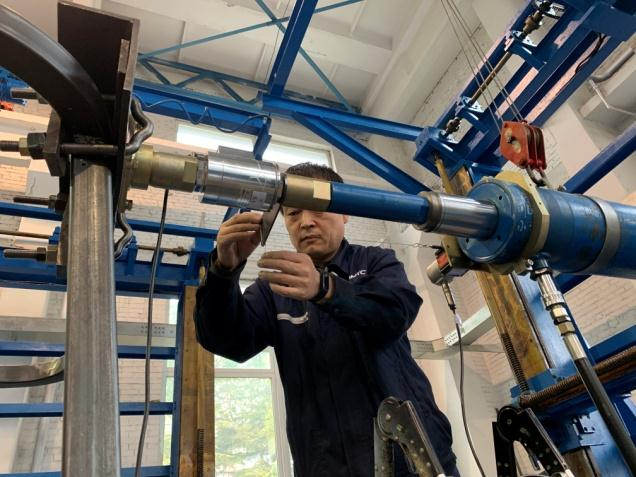

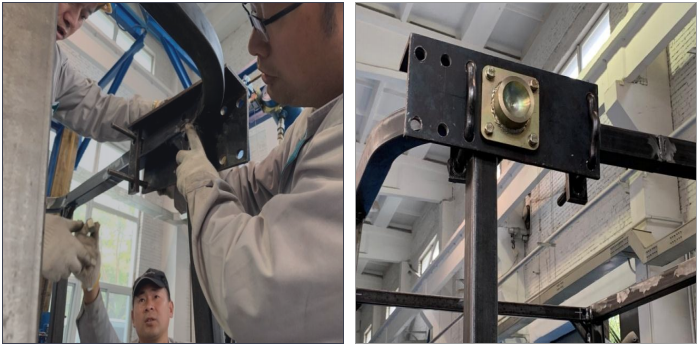

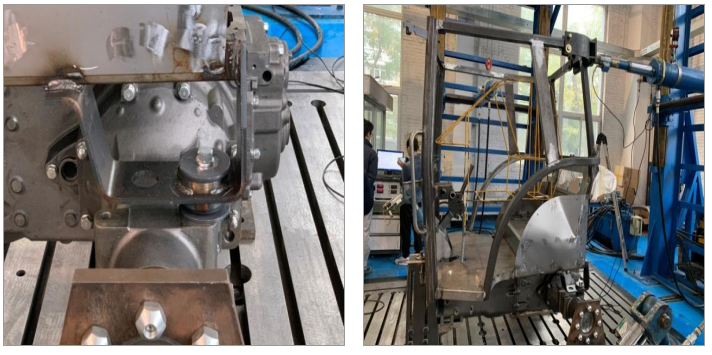

安裝后加載點夾具，注意球窩中心盡量在加載點中心，應將間隙填滿使載荷在整個加載
梁上均勻分布。

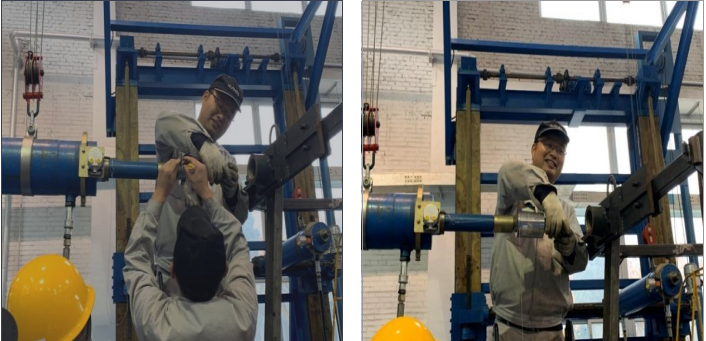

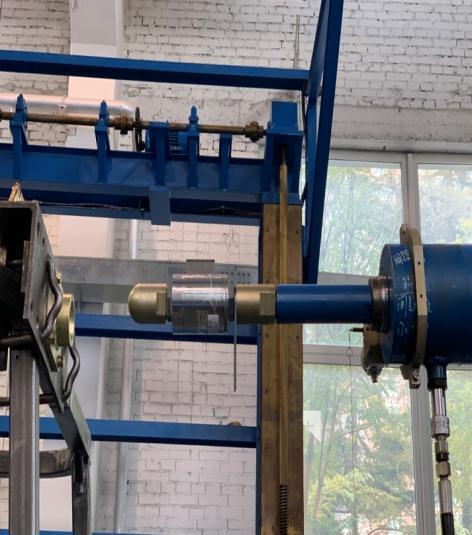

調節油缸，推桿對準加載夾具的球窩中心，油缸需保持水平。

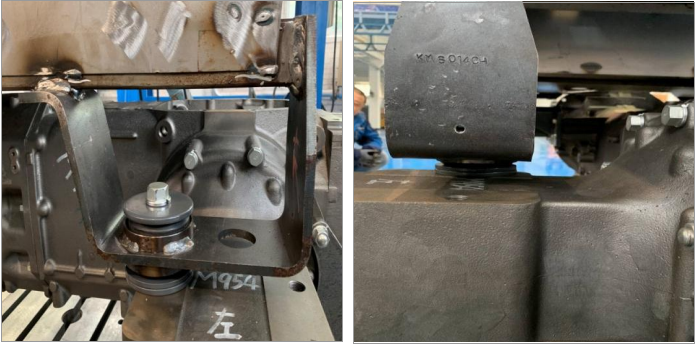

調節完后，拍照留存各主要連接點細節圖。
安裝傳感器數據采集線。

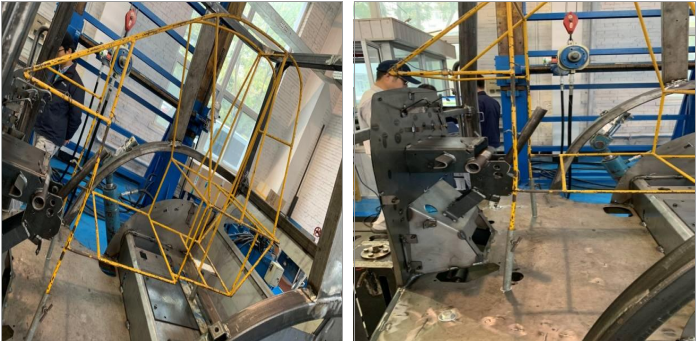

放置容身區框架，垂直基準面在 SIP 點上。

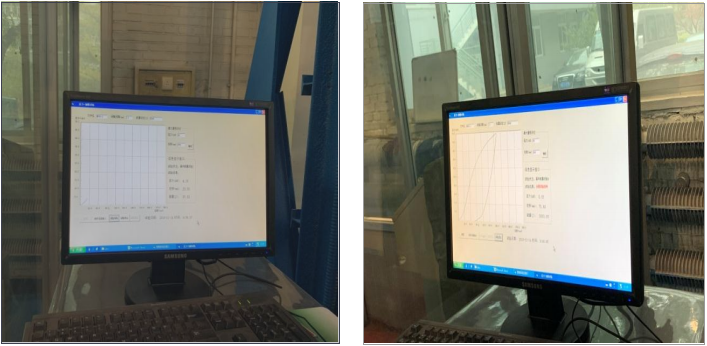

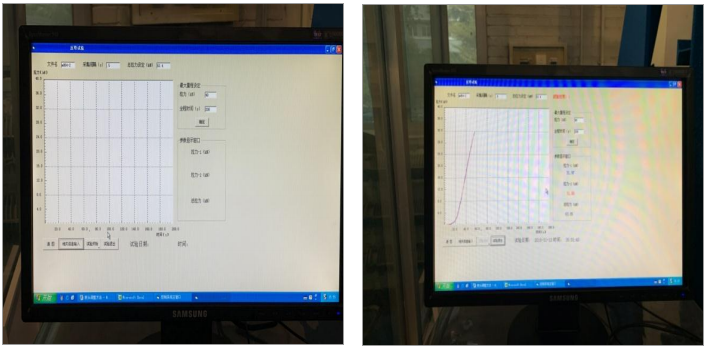

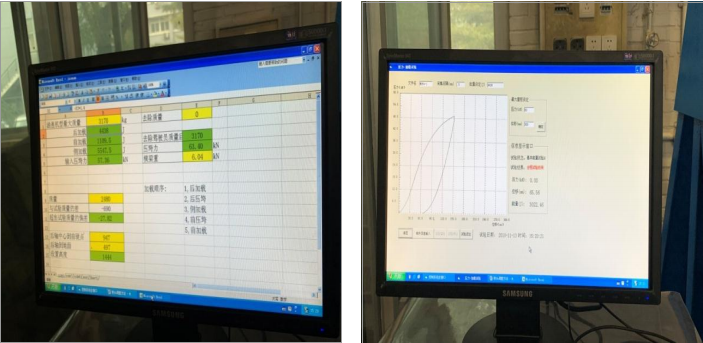

準備工作做好后開始加載試驗，需輸入能量的設定值，壓力傳感器的量程，最大量程壓力位移的設定等。（曲線包含加載和卸載）
2、后壓垮

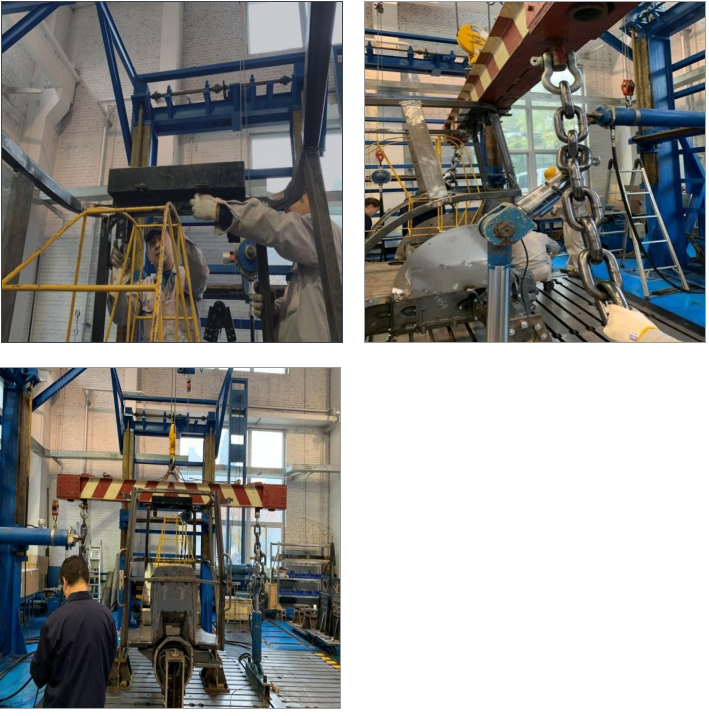

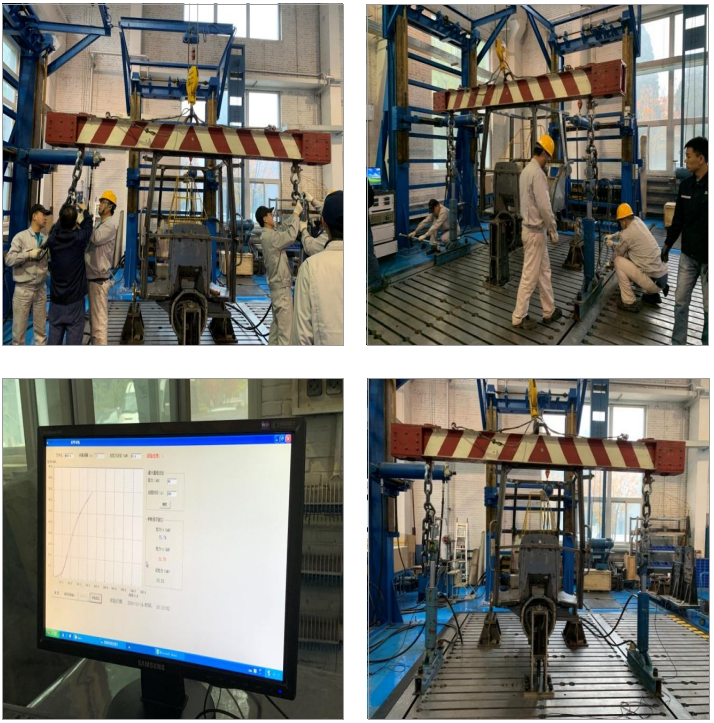

在后梁上裝后壓垮加載夾具，并用行車吊住壓垮橫梁嵌入壓垮加載夾具中，兩側與油缸對接。
調整油缸，拉緊，開始試驗。（加載試驗，需輸入總拉力設定值，拉力傳感器的量程，標定系數、最大量程拉力、時間的設定等）
3、側加載
試驗過程與后加載試驗操作步驟基本相同。
安裝傳感器及數據線，調整油缸位置，對準加載點。
加載試驗，需輸入能量的設定值，壓力傳感器的量程，標定系數、最大量程壓力位移的設定等。（曲線包含加載和卸載）
4、前壓垮
試驗過程與后壓垮試驗步驟基本相同，加載位置位于駕駛室前部。
八、試驗結束，測量記錄防護裝置的永久變形量
利用三坐標儀，建立坐標系，測的原定的變量量測點的位置數據
拍照各關鍵部位變形的細節照片，與試驗前照片進行比對。
這次北京學習可以說是不虛此行。拖拉機壓垮試驗對于我來說是一個全新的領域，這個領域必將會成為我公司特色業務之一。
